製品案内

セパレーター関連商品

主要製品

ピックアップ商品

セパレーター関連商品

スラブ引き関連

Pスラブ駒

Pスラブ駒
サイズ 入数
Ｗ5/16 500
Ｗ3/8 500

釘付Pコマ

釘付Pコマ
サイズ 入数
Ｗ5/16 500

Pスラブ駒（Ｌ）２型

Pスラブ駒(L)２型
サイズ 入数
Ｗ5/16 500

ハイPコマ

ハイPコマ
サイズ 入数
Ｗ5/16 300
Ｗ3/8 300

※かぶり厚30㎜

梁型枠関連

セパレーターを落とし込み、梁型枠を保持する金具

梁ポッターピックアップ商品

梁ポッター

梁ポッター　製品詳細

ハリカン

ハリカン

■特長

  • 取り付けは上から落し込むだけです。作業がワンタッチで行えます。
  • ４つの舌片がネジ底にくい込み、取付セパの抜け止めを確実に キャッチします。
  • 金具は冷間ヘッダー加工で品質が一定して、強度が抜群です。

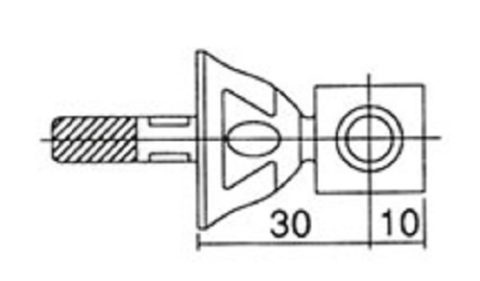

Ａ型

打放し用

ハリカンＡ型

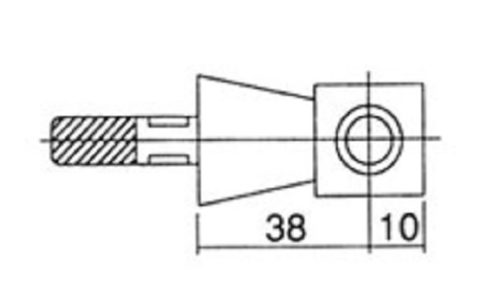

Ｂ型

Pコン使用

ハリカンＢ型

Ｃ型

仕上げ用

ハリカンＣ型
品名 サイズ 使用セパ寸法（Ｌ） 許容引張強度（kgf） 破断強度（kgf） 入数
Ａ型 Ｗ5/16 梁幅－68mm 750 1300 300
Ｂ型 Ｗ5/16 梁幅－84mm 750 1300 350
Ｃ型 Ｗ5/16 梁幅－40mm 750 1300 300

矢板控え金物

片壁用廻り止め付きセパ引き金物

Ｗ型＋溶接ナット

W型
サイズ 入数
Ｗ5/16 ロング 100
ショート 100
Ｗ3/8 ロング 100
ショート 100
溶接ナット

■溶接ナット

サイズ 入数
Ｗ5/16 100
Ｗ3/8 100

ＴＢ型＋ブレイドアンカー

TB型
サイズ 入数
Ｗ5/16 ロング 100
ショート 100
Ｗ3/8 ロング 100
ショート 100

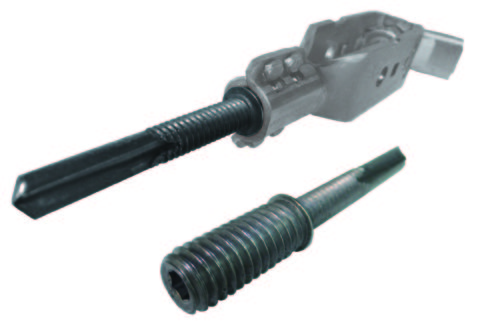

ブレイドアンカー

■ブレイドアンカー

サイズ 入数
Ｗ5/16 100本×10箱
Ｗ3/8 100本×10箱

スタッド型

スタッド型
サイズ 入数
Ｗ5/16 ロング 100
ショート 100
Ｗ3/8 ロング 100
ショート 100

Ｈ型

H型
サイズ 入数
Ｗ5/16 フランジ厚
9～16mm		 50
フランジ厚
16～21mm		 50

ＴＢ型

TB型
サイズ 入数
Ｗ5/16 ロング 100
ショート 100
Ｗ3/8 ロング 100
ショート 100

Ｎ型

N型
サイズ 入数
Ｗ5/16 100

アングル溶接型

アングル溶接型
サイズ 入数
Ｗ5/16 100
Ｗ3/8 100

アンカー関連

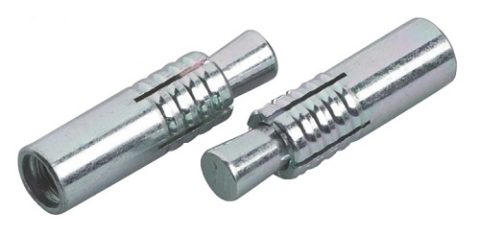

本体打込み式アンカー

本体打込み式アンカー
ねじの呼び 外径
(mm)		 全長
(mm)		 ねじ長さ
(mm)		 ドリル径
(mm)		 穿孔長
(mm)		 入数
小箱 大箱
Ｗ5/16 12.0 35 13 12.5 38 150 750
Ｗ3/8 14.0 40 16 14.5 45 100 500
Ｗ1/2 17.5 50 22 18.0 55 50 250
Ｗ5/8 21.5 60 25 22.0 65 25 125
W3/4 25.4 83 31 26.0 93 15 90

※電気亜鉛メッキの他、溶融亜鉛メッキ、ステンレスタイプもございます。
※上記以外のサイズにつきましてはお問い合わせください。

ケミカルアンカー（樹脂カプセルアンカー）

ＡＰタイプ（撹拌タイプ）／回転・打撃型

ケミカルアンカー APタイプ

硬化時間の目安

  • 埋込み後、樹脂の硬化時間は温度によって異なりますので、下表を目安にしてください。
  • コンクリート（母材）温度、カプセル温度のいずれか低い方を温度の目安にしてください。
温度（℃） -20 -10 -5 0 5 10 15 20 25 30
硬化時間
（分）		 気中 720 180 100 60 40 25 18 15 12 10
水中 – – – 120 80 50 36 30 24 20

※この硬化時間は最大強度の80%程度の強度を発揮するまでの目安の時間です。

品番 カプセル径
(mm)		 カプセル長
(mm)		 容量
(cm³)		 使用ボルト
異形棒鋼		 穿孔径
(mm)		 穿孔長
(mm)		 最大引張荷重
kN(kgf)		 入数
小箱 中箱 大箱
AP-8 8.0 70 2.7 W5/16・M8 9.0 70 35.0
(3,570)		 20 100 1,000
AP-10 10.5 90 6.3 W3/8・M10 12.0 90 48.6
(4,950)		 20 100 1,000
D10 13.0
AP-12 13.0 95 9.5 W1/2・M12 14.5 100 62.0
(6,320)		 20 100 1,000
D13 16.0
AP-16 17.0 125 21.5 W5/8・M16 19.0 130 100.4
(10,240)		 20 100 500
D16 20.0
AP-20 20.0 195 50.3 W3/4 22.0 200 193.3
(19,720)		 10 50 200
M20 24.0
D19 25.0

※最大引張荷重は、標準施工条件におけるMネジ(ボルト)の場合の実験値であり、規格値ではありません。
※上記以外のサイズにつきましてはお問い合わせください。

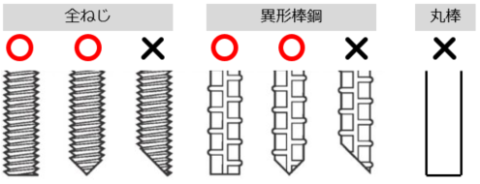

使用ボルト形状

※固着するボルトや異形棒鋼は、まっすぐなものを使用し、埋込み側先端を下図のように切断して使用してください。

MUタイプ使用ボルト

ＭＵタイプ（無撹拌タイプ）／打込み型

ケミカルアンカー MUタイプ

硬化時間の目安

  • 埋込み後、樹脂の硬化時間は温度によって異なりますので、下表を目安にしてください。
  • コンクリート（母材）温度、カプセル温度のいずれか低い方を温度の目安にしてください。
温度（℃） -5 0 5 10 15 20 25 30
硬化時間
（分）		 気中 360 180 120 70 45 30 25 20

※施工温度が5℃以下の時はボルト打込み後、直ちにボルトを５回転以上回して下さい。
※-5℃より低い環境では使用しないで下さい。
※この硬化時間は最大強度の80%程度の強度を発揮するまでの目安の時間です。

品番 カプセル径
(mm)		 カプセル長
(mm)		 容量
(cm³)		 使用ボルト
異形棒鋼		 穿孔径
(mm)		 穿孔長
(mm)		 最大引張荷重
kN(kgf)		 入数
小箱 中箱 大箱
MU-8 8.0 70 2.9 W5/16・M8 9.5 70 27.4
(2,800)		 5 100 1,000
MU-10 10.5 90 6 W3/8・M10 12.0 90 44.1
(4,500)		 20 100 1,000
D10 12.5
MU-12 13.0 110 11 W1/2・M12 15 110 54.8
(5,590)		 20 100 1,000
D13 16
MU-16 16.5 120 23 W5/8・M16 19 140 92.8
(9,470)		 20 100 500
D16 20
MU-20 18.0 170 35 W3/4 22 170 150.1
(15,320)		 10 50 200
M20 23
D19 23

※最大引張荷重は、Mネジ(高強度ボルト)における実験値であり、規格値ではありません。
※上記以外のサイズにつきましてはお問い合わせください。

使用ボルト形状

※先端は必ず寸切りまたは両面カットしたものを使用してください。片面カットしたものは使用できません。

APタイプ使用ボルト
