セパレーター
セパレーターについて
セパレーターは対面する型枠の間隔を保持するための鋼材です。
躯体を所定の形状に仕上げる上で正確な寸法と、コンクリートの打設に伴う側圧に耐える引張強度が求められます。
コンクリート側圧力とセパレーターの割付間隔より算定されるセパレーター１本当たりに生じる引張力をご確認の上、許容強度以下になるよう適正なサイズと使用本数を選択してください。
取扱セパレーターサイズ
| 種類 | 呼称 | 線径 |
|---|---|---|
| Ｗ5/16 | ２分５厘 | Φ6.9 |
| Ｗ3/8 | ３分 | Φ8.2 |
| Ｗ1/2 | ４分 | Φ11.1 |
| Ｗ5/8 | ５分 | Φ14.1 |
| w1/2 S45C-D | ４分 S45C-D | Φ11.1 |
| w5/8 S45C-D | ５分 S45C-D | Φ14.1 |
セパレーター
| 品名 | 形状 / サイズ | ねじ径 |
|---|---|---|

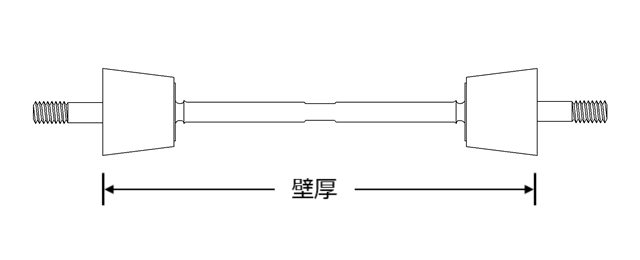

| Ｂ型 | 両面打放し用 |
W5/16 W3/8 |

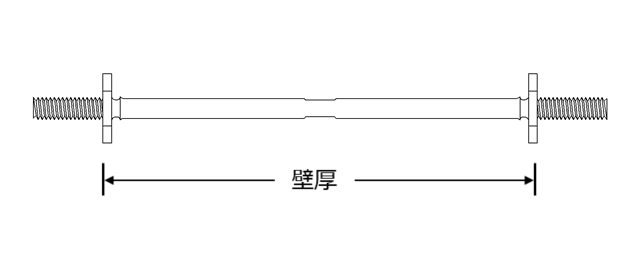

| Ｃ型 | 両面仕上げ用 ※板ナットセット品(W5/16のみ)もございます。取扱サイズ、入数は下記表をご覧ください。 |
W5/16 W3/8 |

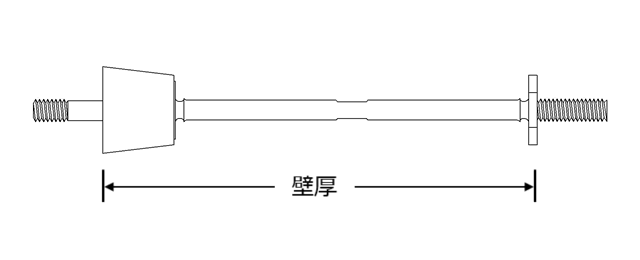

| ＢＣ型 | 片面打放し・片面仕上げ用 |
W5/16 W3/8 |

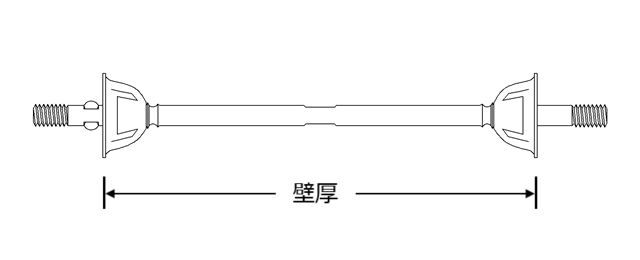

| カップ型 | 両面打放し用 |
W5/16 W3/8 |

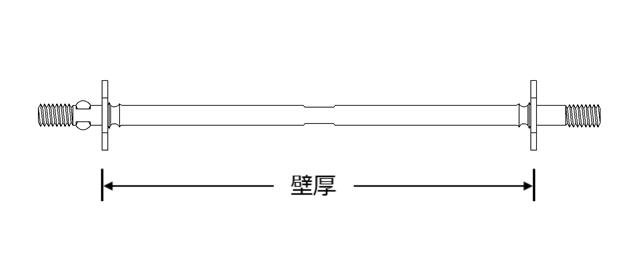

| Ｈ型 | 両面仕上げ用 |
W5/16 |

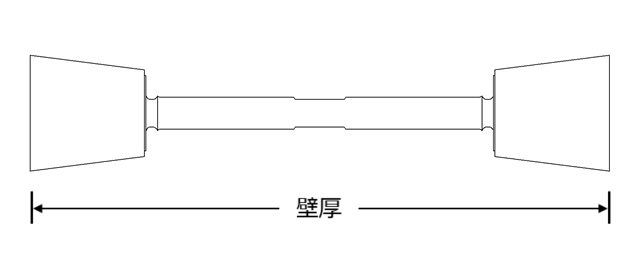

| Ｄ型 （４分セパ） |
土木用 |
W1/2 |
| Ｅ型 （５分セパ） |
土木用 |
W5/8 |
| S45Cセパ | 土木用高強度セパレーター |
W1/2 W5/8 |

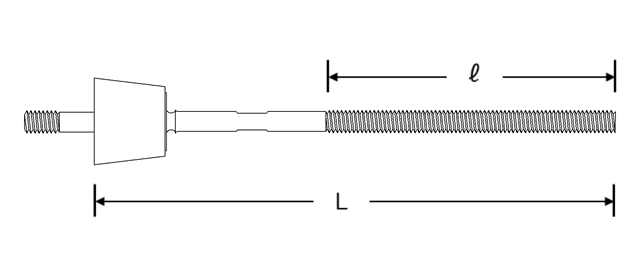

| 矢板セパ | 調整ねじセパレーター |
W5/16 W3/8 |

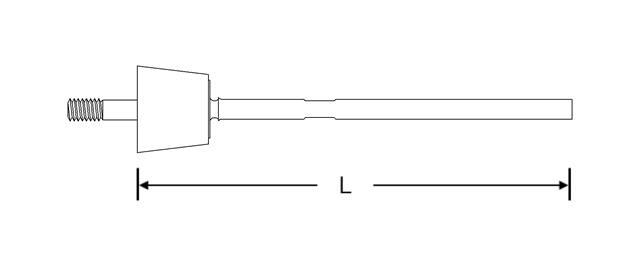

| スタットセパ | 溶接用 |
W5/16 W3/8 W1/2 W5/8 |

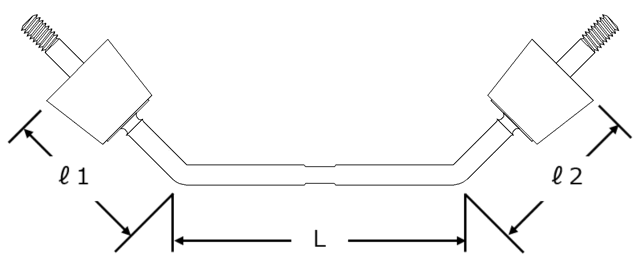

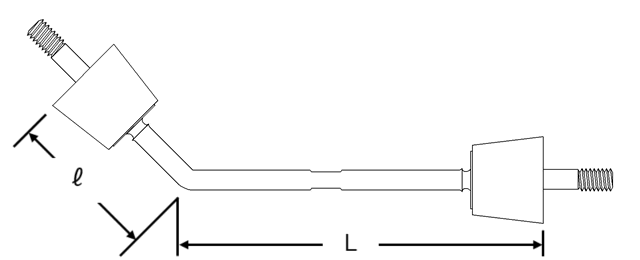

| 曲げセパ | 勾配用 ■片曲げセパレーター  ■両曲げセパレーター  |
W5/16 W3/8 W1/2 W5/8 |

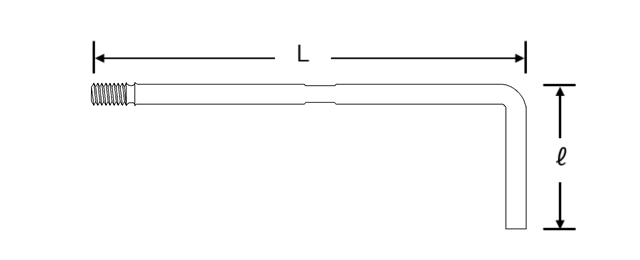

| アンカーセパ |  |
W5/16 W3/8 W1/2 W5/8 |

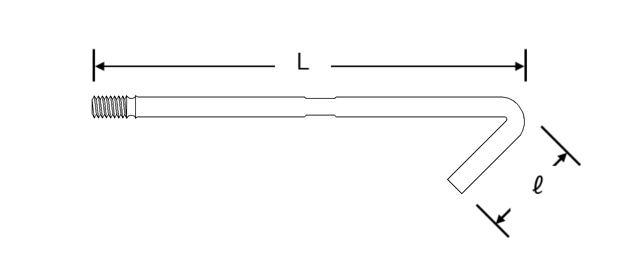

| フックセパ |  |
W5/16 W3/8 W1/2 W5/8 |

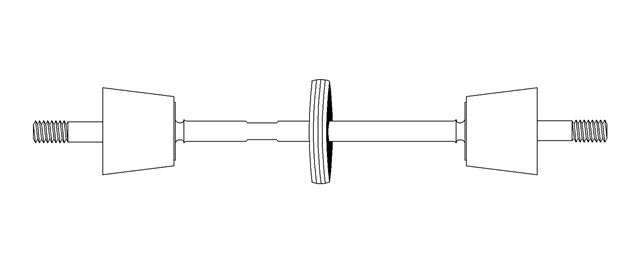

| 止水セパ | ■止水ゴム付セパレーター  |
W5/16 W3/8 W1/2 W5/8 |
壁厚、Ｌ、ℓ等の寸法をご指定ください。
C型セパレーター板ナットセット品取扱サイズ表
| 壁厚 | 入数 |
|---|---|
| 100 | 300 |
| 120 | 300 |
| 150 | 300 |
| 180 | 200 |
| 200 | 200 |
| 250 | 200 |
| 300 | 150 |
| 350 | 150 |
| 400 | 100 |
| 450 | 100 |
| 500 | 100 |
セパレーター付属品

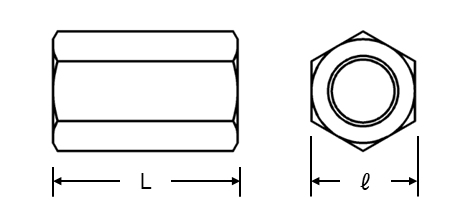

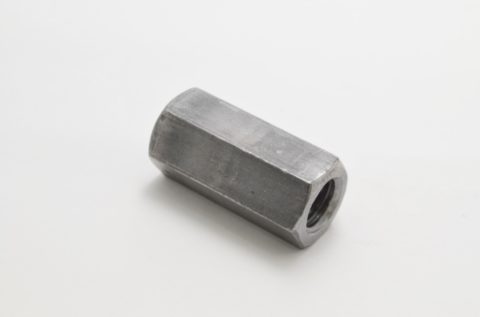

高ナット
| サイズ | Ｌ | ℓ | 入数 |
|---|---|---|---|
| Ｗ5/16（８） | 25 | 12 | 250 |
| Ｗ3/8（９） | 25 | 14 | 130 |
| Ｗ1/2 | 40 | 19 | 60 |
| Ｗ5/8 | 50 | 23 | 30 |
※生地・メッキがございます。
※上記以外のサイズにつきましてはお問合せください。
異径高ナット
| サイズ | Ｌ | ℓ | 入数 |
|---|---|---|---|
| Ｗ5/16 × Ｗ3/8 | 25 | 14 | 75 |
| Ｗ5/16 × Ｗ1/2 | 25 | 17 | 70 |
| Ｗ3/8 × Ｗ1/2 | 40 | 17 | 70 |
| Ｗ1/2 × Ｗ5/8 | 50 | 23 | 30 |
※生地・メッキがございます。
※上記以外のサイズにつきましてはお問合せください。

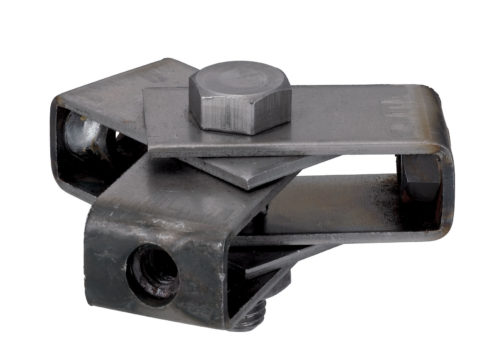

KSセパ自在引
| サイズ | 入数 |
|---|---|
| Ｗ5/16 | 100 |
※セパレーターは自在引側に必ずＢ型セパをご使用ください。
※Ｗ3/8もございます。

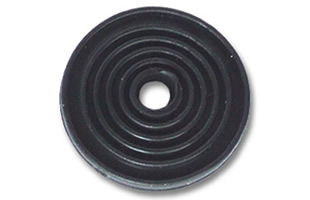

止水板
| サイズ | 入数 |
|---|---|
| Ｗ5/16（８） | 2000 |
| Ｗ3/8（９） | 1000 |
| Ｗ1/2 | 500 |
| Ｗ5/8 | 500 |

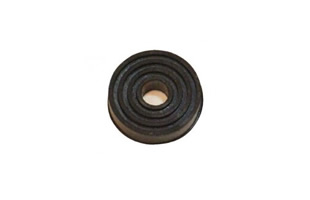

水膨張止水板
| サイズ | 入数 |
|---|---|
| Ｗ5/16（８） | 1000 |
| Ｗ3/8（９） | 1000 |
セパレーターの機械的性質
セパレーターの鋼材と強度
セパレータの鋼材は、JIS規格SWRM17程度(C：17～22％)の一定品質の素材を使用しております。
W5/16では、線径Φ9の素材をΦ6.9まで冷間引抜きするため、線材表面が加工硬化を起こし、一般鋼材に較べて引張り強度が非常に高く、伸びの少ない材料になっております。
また、製品ネジ部においては切削加工ではなく転造加工するため、鋼材の断面積を損なうことがありません。
さらに転造加工硬化も加わることによって、強度・精度の高い製品になるよう設計しております。
W5/16では、線径Φ9の素材をΦ6.9まで冷間引抜きするため、線材表面が加工硬化を起こし、一般鋼材に較べて引張り強度が非常に高く、伸びの少ない材料になっております。
また、製品ネジ部においては切削加工ではなく転造加工するため、鋼材の断面積を損なうことがありません。
さらに転造加工硬化も加わることによって、強度・精度の高い製品になるよう設計しております。
セパレーターの抗張力 (引張強度)
| 種類 | 呼称 | 線径 | 引張破断荷重kN（kgf） | 引張許容強度kN（kgf） |
|---|---|---|---|---|
| W5/16 | ２分５厘 | Φ6.9 | 19.6（2000）以上 | 13.7（1400） |
| W3/8 | ３分 | Φ8.2 | 29.4（3000）以上 | 20.6（2100） |
| W1/2 | ４分 | Φ11.1 | 39.2（4000）以上 | 27.4（2800） |
| W5/8 | ５分 | Φ14.1 | 74.5（7600）以上 | 51.9（5300） |
| W1/2 S45C-D |
４分 S45C |
Φ11.1 | 64.7（6600）以上 | 45.1（4600） |
| W5/8 S45C-D |
５分 S45C |
Φ14.1 | 100.9（10300）以上 | 70.6（7200） |

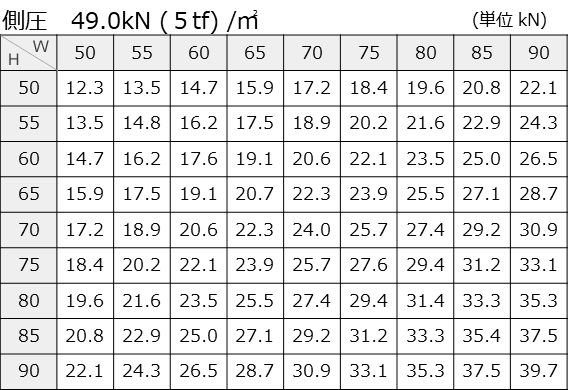

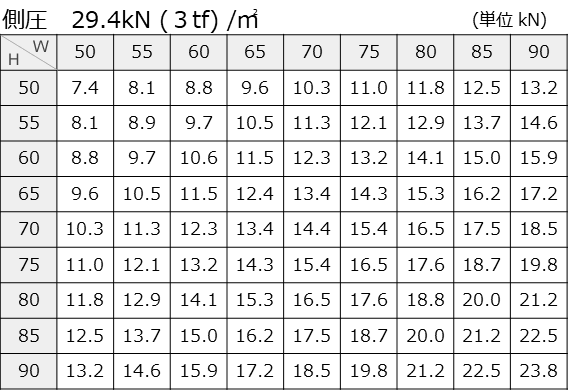

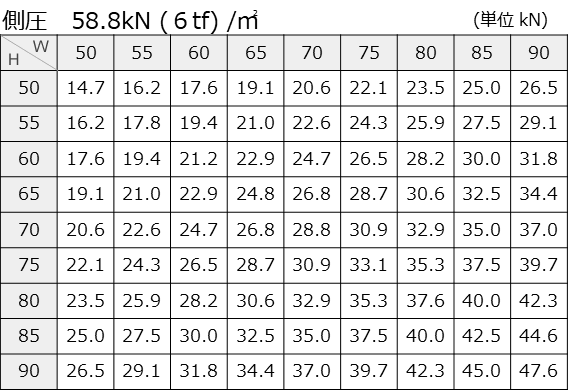

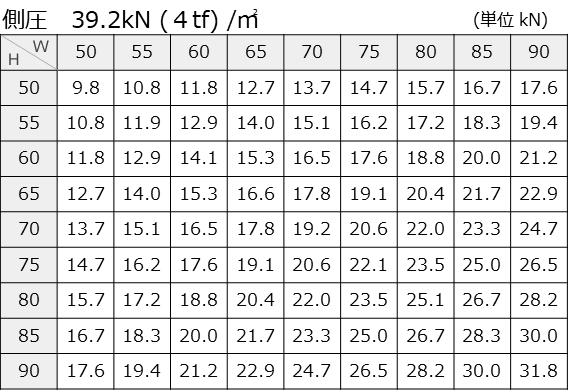

側圧力とセパレーター間隔
H = タテ間隔 / W = ヨコ間隔
