OKヒットパッキン

進化したPコン穴埋め補修部材

OKヒットパッキン
  • シーリング材不要。
  • 熟練技術一切不要。
  • 漏水・サビをシャットアウト。
  • 従来製品よりも施工性大幅UP。
  • Pコン穴の再利用可能。

NETIS登録商品 No.KT-160046-VE

2019年10月25日よりNETIS情報が更新され、「活用効果調査が不要な技術(VE)」に変更となりました。 また同時に、関東地方整備局の新技術活用評価会議において【活用促進技術】に指定されました。 活用促進技術に指定されると、総合評価方式における技術提案で提案した場合には、その審査において他の技術を提案した場合よりも高く評価されます。また、その工事を請け負った場合には、工事成績評定においても、他の技術を提案した場合よりも高く加点されます。

「OKヒットパッキン」はPコン穴に打ち込むだけで施工が完了するPコン穴埋め部材です。「ヒットコン(旧NETIS NO.KT-050007-VE)」の姉妹品として開発されました。
キャップに連結されたパッキンの止水・防錆効果により、シーリング材が不要となるため、ヒットコンの良さを保持したままさらに施工性を高めることができます。
また、「OKヒットパッキン」には2種類の使用方法があり、Pコン穴をモルタルで穴埋めを行わなければならない現場では、Pコン穴にパッキンのみを装着し、その上からモルタルで穴埋めを行うことができるので、従来のモルタル穴埋めに止水効果と防錆効果を加えることができます。

製品ラインナップ

キャップ+パッキン

キャップ+パッキン
品番 対応Pコン 入数
HP-3025
面落ち3.5mm
W5/16・W3/8 L=25 500 21.5mm 30.5Φ
HP-3025F
面落ち1mm
W5/16・W3/8 L=25 500 24.0mm 30.5Φ
HPL-3040 W5/16・W3/8 L=40 500 37.5mm 34.5Φ
HPL-3050 W5/16・W3/8 L=50(通常サイズ) 500 47.5mm 37.5Φ
HPL-3050N W5/16・W3/8 L=50(30Φシリーズ) 500 47.5mm 30.5Φ
HPL-3065 W5/16・W3/8 L=65(通常サイズ) 500 62.5mm 39.5Φ
HPL-3065N W5/16・W3/8 L=65(30Φシリーズ) 500 62.5mm 30.5Φ

メリット1

ヒットコン等従来のプラスチック製穴埋め材は、シーリング材を充填することで止水効果を得ていましたが、施工の仕方によって止水効果にムラがあったり、シーリング材を充填する作業が面倒だったりと課題がありました。シーリング材の代わりにOKヒットパッキンを使用することで、均一の止水効果を得ることができます。

メリット2

OKヒットパッキンをPコン穴に打ち込むだけの簡単施工なので、作業時間を大幅にカットすることができます。

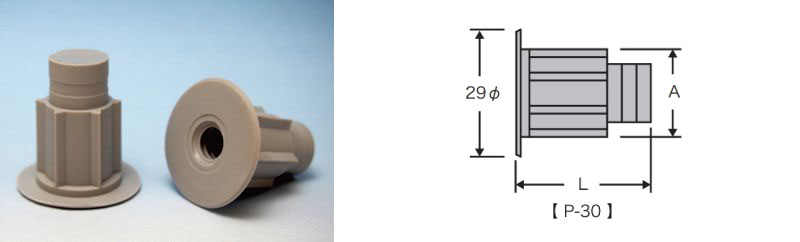

パッキンのみ

パッキンのみ
品番 対応Pコン 入数
P-30 W5/16・W3/8の全サイズ 500 37.5mm 20Φ

メリット1

止水リングではカバーできないセパレーター先端を保護するため、腐食によるモルタルの剥落を防止できます。

メリット2

セパレーター先端の錆止塗装が不要になるため、コストを削減することができます。

付属品
  • OKヒットパッキンは全サイズねじ径W5/16、W3/8兼用となります。
  • W1/2、W5/8には対応しておりませんのでご注意ください。
  • 仕様、寸法等は予告なく変更する場合がございます。

施工方法

キャップ+パッキン

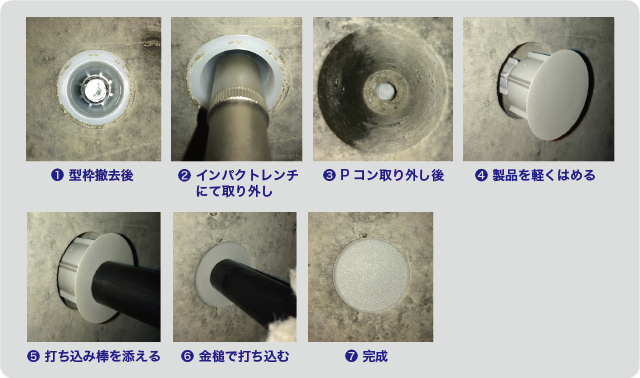

施工方法 キャップ+パッキン

パッキンのみ

施工方法 パッキンのみ

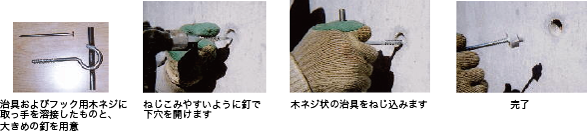

OKヒットパッキンの外し方

ヒットコン同様OKヒットパッキンを外して穴を再活用することができます。

OKヒットパッキンの外し方

OKヒットパッキンの性能

止水性について

OKヒットパッキンのパッキン素材には、水周り用品に多く使用され、耐候性にも優れた「エラストマー」を採用しています。
パッキン下部の鍔部がPコン穴の底を埋め尽くすことにより高い止水効果を得ることができます。建材試験センターによる水圧試験にて5気圧(地下50m相当)15分を達成いたしました。

OKヒットパッキンの性能
圧力 0.1Mpa 0.2Mpa 0.3Mpa 0.4Mpa 0.5Mpa
時間 15分 15分 15分 15分 15分
結果

防錆性について

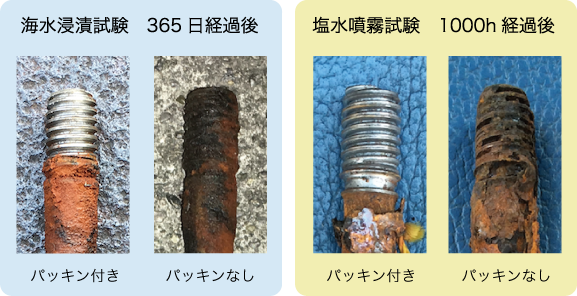

パッキンによってセパレーター先端が保護されることで、従来の課題であったセパレーター先端の腐食による「膨張→爆裂」や、錆汁が構造物外に流出することによって景観が損なわれる可能性が低くなり、構造物の品質が向上します。
塩水噴霧試験(1000時間)、海水浸漬試験(365日)の結果、セパレーター先端に錆は確認されませんでした。

防錆性について

耐候性について

専用キャップ

専用キャップについては長期間屋外で暴露されることから、高い耐候性が求められます。

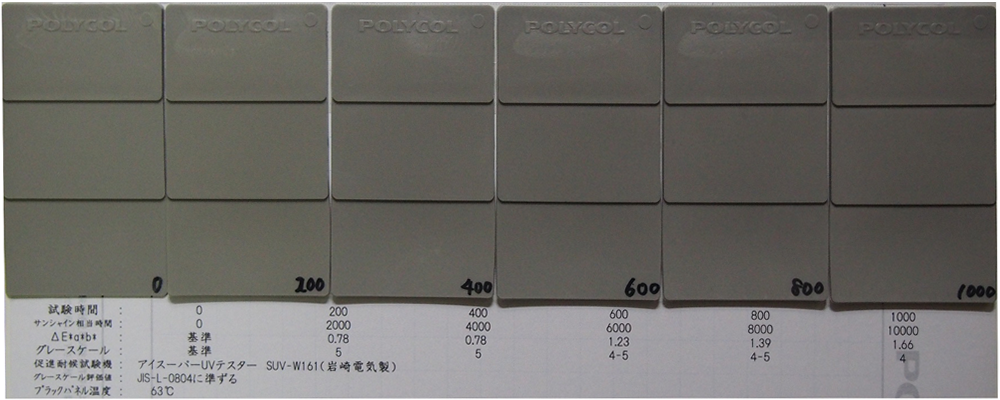

性能確認のために、アイスーパーUV テスターによる超促進耐候性試験を、室内にて1000時間実施しました。(1000時間は紫外線が直角に照射される場合、屋外暴露試験と促進試験との相関から25年間に相当)
1000時間経過後、色の変化および変色はほぼ見られませんでした。また、OKヒットパッキンの使用時の日射は、直角ではなく斜めから照らされるため、より長期間にわたり形状が保持されると考えられます。

専用キャップ表

専用キャップ

使用上の注意点

  • テーパーPコン(傾斜面)を使用したPコン穴には使用できません。
  • 施工前にPコン穴内のゴミ等を取り除いてください。
  • 施工時は製品の中心を叩いてください。
    ※斜めに叩くとキャップが割れる恐れがございます。
