品名  形状  サイズ 入数 用途

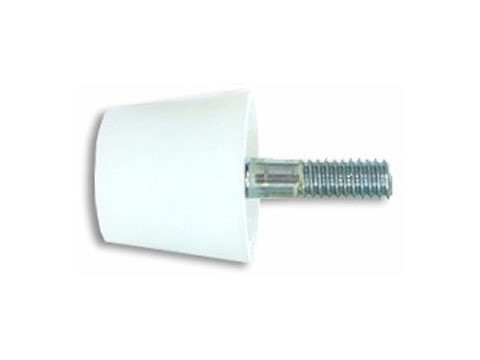

合板用Pコン 合板用Pコン 12×8×8 500 ベニヤ12㎜用 ※1
12×9×9 500

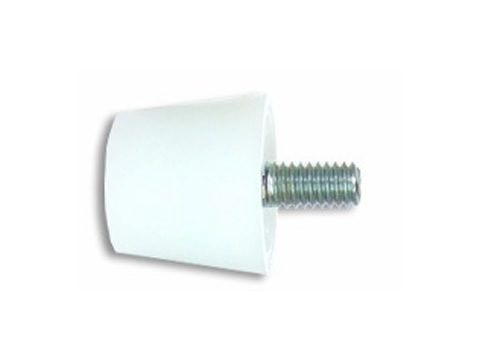

メタル用Pコン メタル用Pコン M×8×8 500 メタルフォーム用
M×9×9 500
梁用Pコン 梁用Pコン W5/16(8) 500 梁用 ※2
W3/8(9) 500
羽根付Pコン 羽根付Pコン 12×8×8 500 ベニヤ12㎜用
12×9×9 500
DPコン
(4分Pコン)

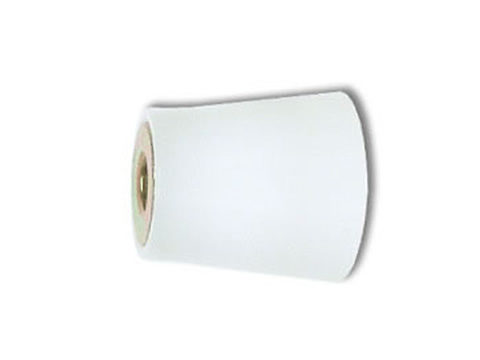

DPコン W1/2 250 土木用 ※3
EPコン
(5分Pコン)
EPコン W5/8 100 土木用 ※3

※1 その他、ベニヤ16㎜・24㎜・36㎜用がございます。
※2 型枠の厚みは軸足(別売)で調整してください。
※3 型枠の厚みはフォームタイ(別売)で調整してください。

軸足

品名 形状/寸法 サイズ 入数 用途
合板用軸足 合板用軸足 12×8 37 100×20 ベニヤ12㎜用
12×9 37 100×20
メタル用軸足 メタル用軸足 M×8 30 100×20 メタルフォーム用
M×9 30 100×20

断熱材用軸足

断熱材用軸足
サイズ 断熱材厚み
W5/16・W3/8 47 10㎜
W5/16・W3/8 52 15㎜
W5/16・W3/8 57 20㎜
W5/16・W3/8 62 25㎜
W5/16・W3/8 67 30㎜
W5/16・W3/8 72 35㎜
W5/16 75 38㎜
W5/16・W3/8 77 40㎜
W5/16・W3/8 82 45㎜
W5/16・W3/8 87 50㎜
W5/16・W3/8 92 55㎜
W5/16・W3/8 97 60㎜

※上記以外のサイズにつきましてはお問い合わせください。

塩害対策用 ロングPコン

W5/16・W3/8用

合板用

ロングPコン 合板用
サイズ 入数 A・B 破断強度 L2 かぶり
12×8×8 L=40 250 W5/16 2,500kg 40 65 33.5Φ 25mm
12×8×8 L=50 250 W5/16 2,500kg 50 75 36Φ 35mm
12×8×8 L=65 200 W5/16 2,500kg 65 90 40Φ 50mm
12×8×8 L=85 150 W5/16 2,500kg 85 108 45Φ 70mm
12×9×9 L=40 250 W3/8 3,300kg 40 65 33.5Φ 25mm
12×9×9 L=50 250 W3/8 3,300kg 50 75 36Φ 35mm
12×9×9 L=65 200 W3/8 3,300kg 65 90 40Φ 50mm
12×9×9 L=85 150 W3/8 3,300kg 85 108 45Φ 70mm

※各サイズ、羽根付タイプもございます。

メタル用

ロングPコン メタル用
サイズ 入数 A・B 破断強度 L2 かぶり
M×8×8 L=40 300 W5/16 2,500kg 40 53 35Φ 25mm
M×8×8 L=50 200 W5/16 2,500kg 50 65 36Φ 35mm
M×8×8 L=65 150 W5/16 2,500kg 65 80 39Φ 50mm
M×8×8 L=85 100 W5/16 2,500kg 85 98 45Φ 70mm
M×9×9 L=40 300 W3/8 3,300kg 40 53 35Φ 25mm
M×9×9 L=50 200 W3/8 3,300kg 50 65 36Φ 35mm
M×9×9 L=65 150 W3/8 3,300kg 65 80 39Φ 50mm
M×9×9 L=85 100 W3/8 3,300kg 85 98 45Φ 70mm

梁用

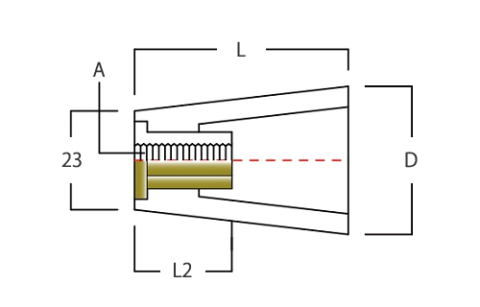

ロングPコン 梁用
サイズ 入数 破断強度 L2 かぶり
梁用 8 L=40 400 W5/16 2,500kg 40 23 33.5Φ 25mm
梁用 8 L=50 300 W5/16 2,500kg 50 23 36Φ 35mm
梁用 8 L=65 250 W5/16 2,500kg 65 23 40Φ 50mm
梁用 8 L=85 150 W5/16 2,500kg 85 23 45Φ 70mm
梁用 9 L=40 400 W3/8 3,300kg 40 24 33.5Φ 25mm
梁用 9 L=50 300 W3/8 3,300kg 50 24 36Φ 35mm
梁用 9 L=65 250 W3/8 3,300kg 65 24 40Φ 50mm
梁用 9 L=85 150 W3/8 3,300kg 85 24 45Φ 70mm

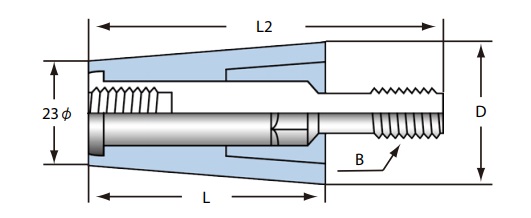

ロングPコン N.type 30Φ

ロングPコン N.type 30Φ

従来のロングPコンより、コーン抜き取り穴が30Φと小さいため、補修穴が目立ちません。
一般的に穴径が小さい程クラックが起きにくいと言われています。

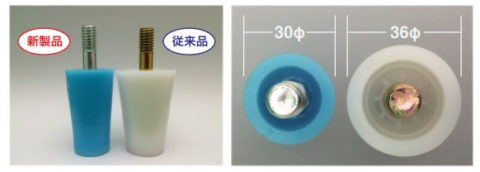

ロングPコン N.type 30Φ写真
サイズ 入数 A・B 破断強度 L2 かぶり
12×8×8 L=50 300 W5/16 2,500kg 50 75 30Φ 35mm
12×8×8 L=65 150 W5/16 2,500kg 65 90 30Φ 50mm
12×8×8 L=85 100 W5/16 2,500kg 85 110 30Φ 70mm
12×9×9 L=50 300 W3/8 3,300kg 50 75 30Φ 35mm
12×9×9 L=65 150 W3/8 3,300kg 65 90 30Φ 50mm
12×9×9 L=85 100 W3/8 3,300kg 85 110 30Φ 70mm

※各サイズ、羽根付タイプもございます。上記以外のサイズにつきましてはお問い合わせください。

W1/2・W5/8用 ロングPコン

ロングPコン D型、E型
サイズ 入数 適用型枠厚 破断強度 L2
D型(4分)L=55 200 本体で調整 W1/2 6,500kg 31 44 55 38
D型(4分)L=70 150 本体で調整 W1/2 6,500kg 31 48 70 38
D型(4分)L=90 100 本体で調整 W1/2 6,500kg 31 53 90 38
E型(5分)L=70 100 本体で調整 W5/8 11,000kg 37 56 70 49
E型(5分)L=90 70 本体で調整 W5/8 11,000kg 37 61 90 49

各種コーン

テーパーPコン

テーパーPコン
サイズ 勾配 入数
W5/16
W3/8
(合板用・メタル用)
1分 (6°) 250
2分 (11°) 250
3分 (17°) 250
4分 (22°) 250
5分 (27°) 250
6分 (31°) 250
7分 (35°) 250
10分 (45°) 200

※上記以外にW1/2用、各種ロングタイプがございます。別途お問い合わせください。

自在テーパーコン

自在テーパーコン

勾配1分~5分に対応

サイズ 入数
12×8×8 250
M×8×8 250
12×9×9 250
M×9×9 250

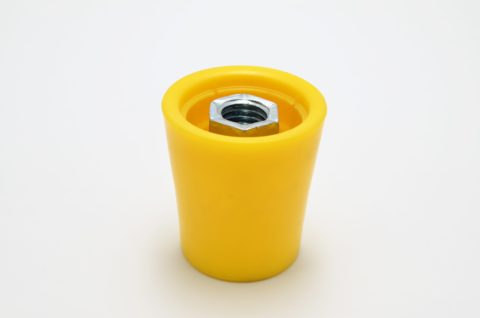

NKコン

NKコン

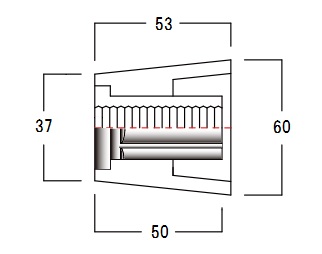

NKコン図
  • 軟性樹脂を用いたコーンです。
  • 抜き取りが容易にできます。
  • ゴムに比べ耐候性に優れています。
サイズ 入数
W5/8 100

鉄コン

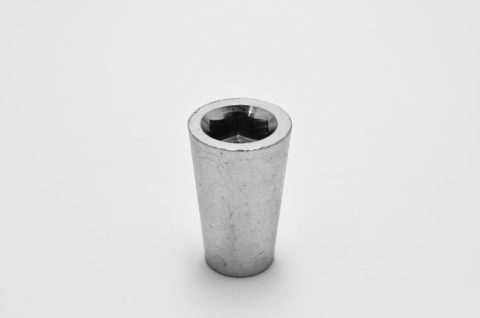

鉄コン
鉄コン図
サイズ 入数 適用型枠厚 破断強度 L2 L3
W1/2 300 本体で調整 5,000kg 40 35 5 18 14 25
W5/8 200 本体で調整 8,000kg 50 41 9 22 17 30

断熱コン(断熱パット)

断熱コン

断熱材の同時打込工法に最適です。

サイズ 入数
W5/16×50Φ 500
W5/16×80Φ 250
W3/8×80Φ 250
断熱コン図

チューブコーン 化粧型枠用コーン

チューブコーン

特長

  • ゴム製ソフトコーンのため、柄厚10mm~50mm程度の凹凸にも対応可能
  • 石積み、石割り、乱積、各模様に最適
  • 補修穴が18Φ(W3/8は21.5Φ)と小型で美しい仕上がり
  • 勾配チューブにより抜き取りが容易
  • Pコン使用時と同じ施工方法が可能
  • サイズが豊富で特殊な現場にも幅広く対応

チューブコーンの寸法

チューブコーンの寸法
サイズ 入数 使用できる
化粧型枠の厚み
W5/16 30t-65ℓ 350 10~30㎜
50t-85ℓ 300 30~50㎜
60t-95ℓ 280 40~60㎜
W3/8 40t-75ℓ 250 20~40㎜
50t-85ℓ 220 30~50㎜
60t-95ℓ 200 40~60㎜

使用するセパレーター寸法について

チューブコーン 使用するセパレーター寸法について

例)型枠寸法300㎜、化粧型枠50㎜、使用チューブコーン50t-85ℓ
左パネル板ナットの場合のセパレーター寸法の算出方法

セパレーター寸法
(240㎜)
型枠寸法
(300㎜)
チューブコーンゴムの長さ
(60㎜)

チューブコーン側は常にBネジですので、BC240㎜で注文します。

埋設型コーン

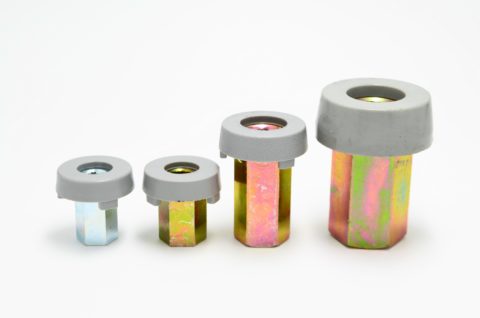

OKコン

OKコン
サイズ 入数
W5/16 1000
W3/8 1000
W1/2 500
W5/8 200

※W5/16・W3/8・W1/2は各種テーパータイプもございます。別途お問い合わせください。

  • コンクリート打設後のコーンの抜き取り・モルタル処理不要
  • 型枠解体後、軸足を取り外し、キャップを打込むだけの簡単施工

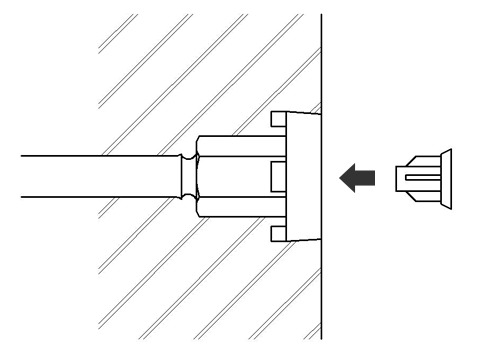

OKコン図

スーパーOKコンピックアップ商品

セラミックスコーン

セラミックスコーン
セラミックスコーン図
セラミックスコーン図
仕様 製品の寸法
ねじ径 かぶり厚さ 形式 L (全長) ねじ部 かぶり部
a1 a2(長さ) D(外径)
W3/8 35 CS3-K35 70 35 35 24
50 CS3-K50 85 50
70 CS3-K70 105 70
W1/2 35 CS4-K35 75 40 35 28
50 CS4-K50 90 50
70 CS4-K70 110 70

※かぶり厚さ、外径が上記サイズ以外となる場合や、テーパースリーブとなる場合はお問い合わせください。
