無溶接工法連結金物

セパレーター連結金物

溶接することなく安全・確実にセパレーター同士を連結する金具

だっこちゃんピックアップ商品

だっこちゃん　製品詳細

鉄筋＆セパレーター連結金物

溶接することなく安全・確実に鉄筋とセパレーターを連結する金具

ボルト固定式タイプ

ドマスターピックアップ商品

ドマスター　製品詳細

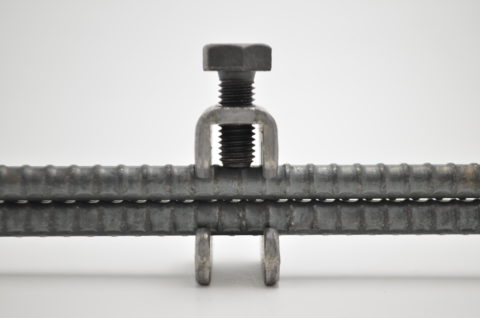

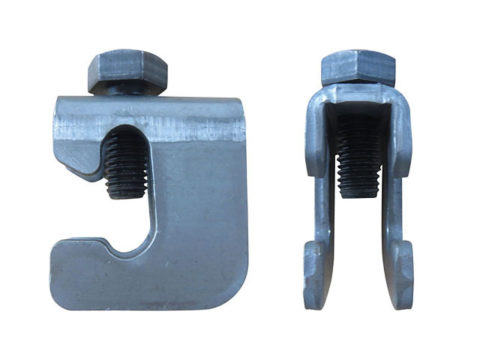

カンロク

６通り以上の組み合わせを簡単ロック

用途
土間止め型枠、スラブ段差型枠、PCスラブからのスラブ引き段差型枠の浮かし、鉄骨等からのセパ引き、フラットバーなどの固定

入数	100

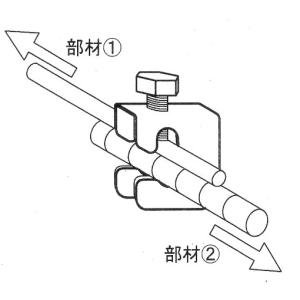

許容引張荷重表

部材の組み合わせ		許容引張荷重（N）
部材①	部材②	許容引張荷重（N）
セパ　W5/16	セパ　W5/16	1,600（163kgf）
セパ　W5/16	鉄筋　D10	2,700（275kgf）
セパ　W5/16	鉄筋　D13	2,800（285kgf）
鉄筋　D10	鉄筋　D10	7,400（755kgf）
鉄筋　D10	鉄筋　D13	9,000（918kgf）

注意事項

①鉄筋D10とセパレーターの平行締付けおよびセパレーター同士の平行締付けは外れ防止のため、上部材が奥の面にしっかり接しているか確認してください。

②ボルトの締め過ぎによる金物自体の変形で所定の強度が得られない場合があるため、締付トルクは20N･mを目安としてください。

KSガッツシリーズ

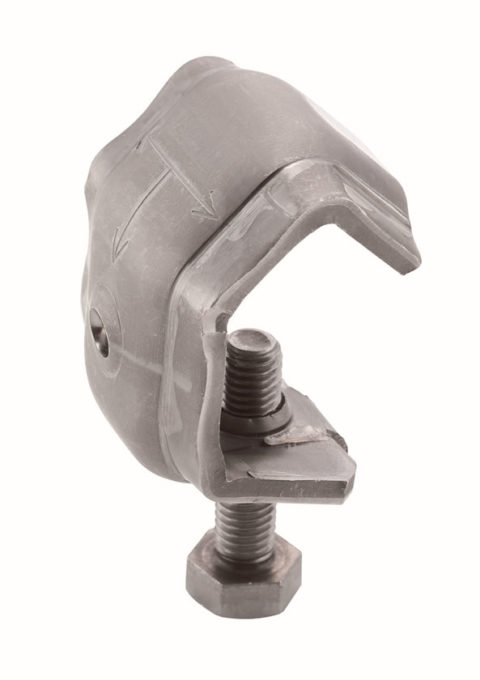

KSガッツ

■ 32Ｗ

溶接タイプ

適応鉄筋サイズ	入数
Ｄ13～Ｄ32	100

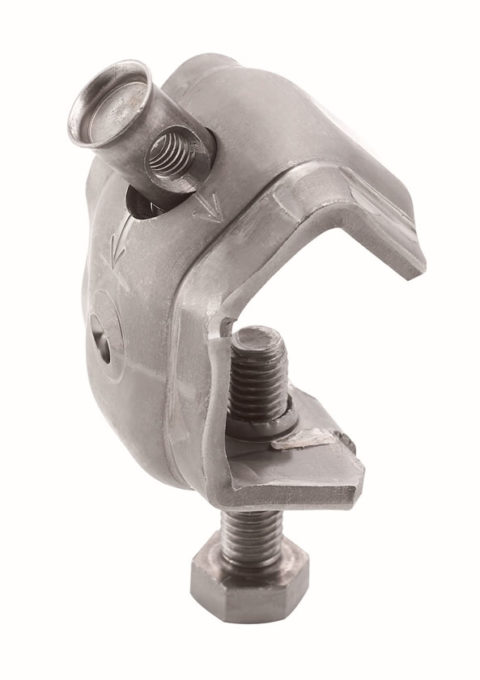

■ 32Ｎ－8（Ｗ5/16用）／ 32Ｎ－9（Ｗ3/8用）

ナット付タイプ（セパ引き用）

適応鉄筋サイズ	入数
Ｄ13～Ｄ32	100

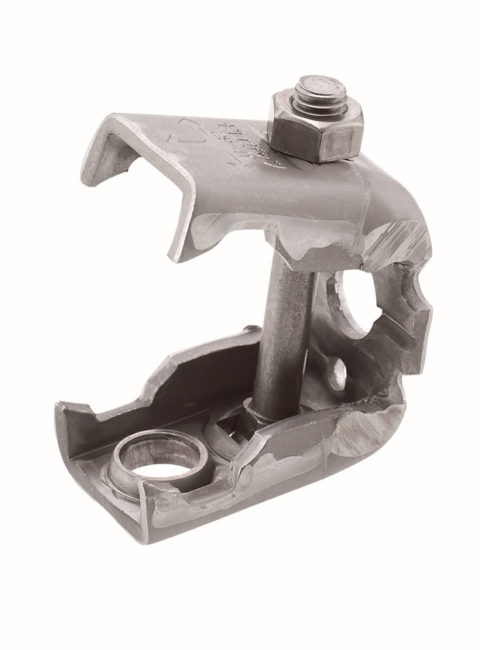

KSゼロガッツ41

■ 41Ｗ

溶接タイプ

適応鉄筋サイズ	入数
Ｄ29～Ｄ41	50

■ 41Ｎ－8（Ｗ5/16用）／ 41Ｎ－9（Ｗ3/8用）

ナット付タイプ（セパ引き用）

適応鉄筋サイズ	入数
Ｄ29～Ｄ41	50

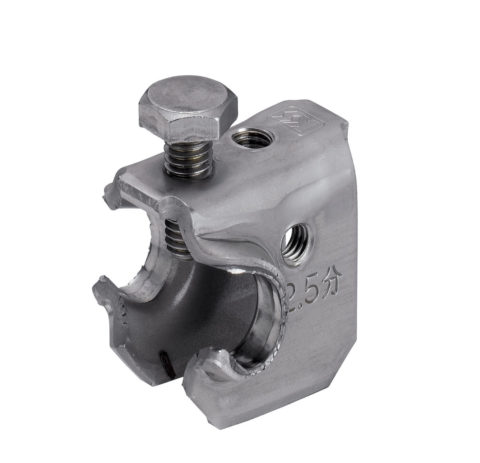

KS小ガッツ

■ 16－8（Ｗ5/16用）／ 16－9（Ｗ3/8用）

適応鉄筋サイズ	入数
Ｄ10～Ｄ16	100

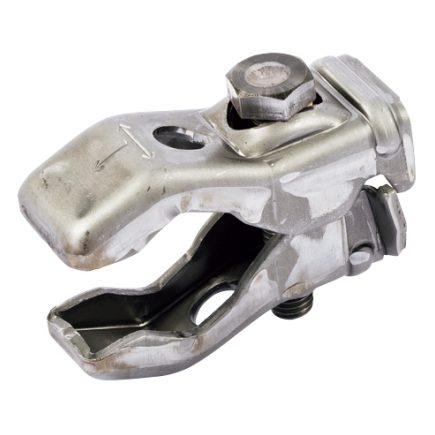

KSネオガッツ

挟み込み・溶接　マルチタイプ

入数	100

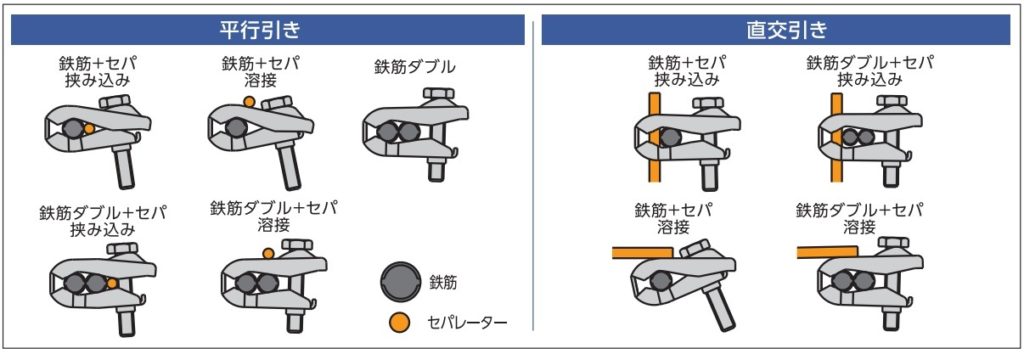

鉄筋＋セパの組み合わせ

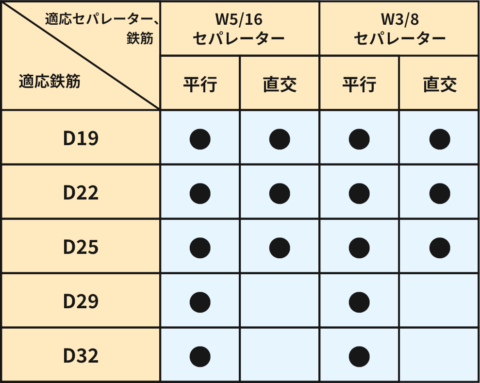

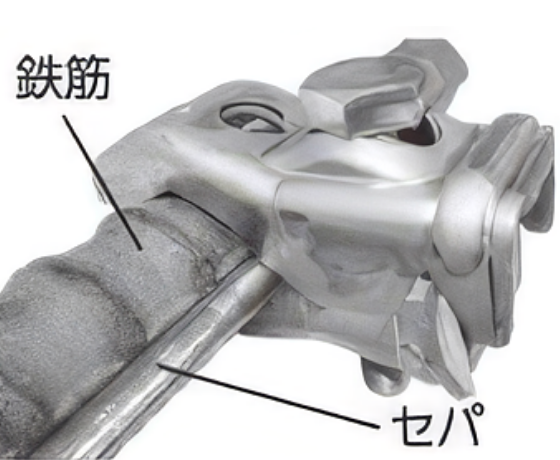

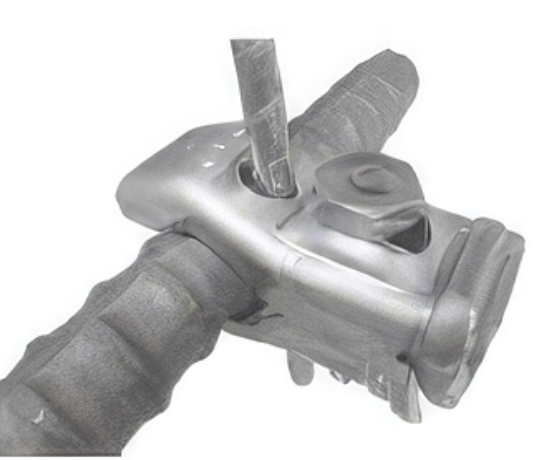

挟み込み

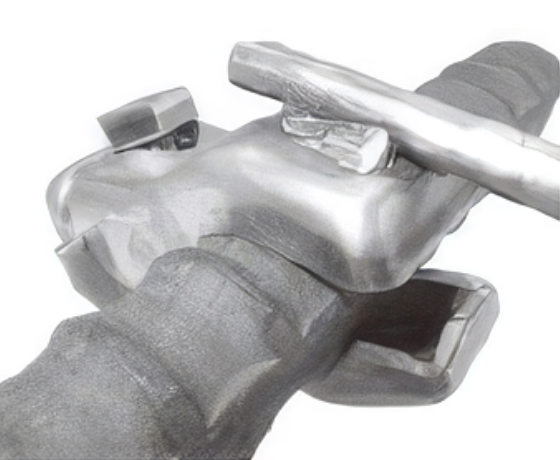

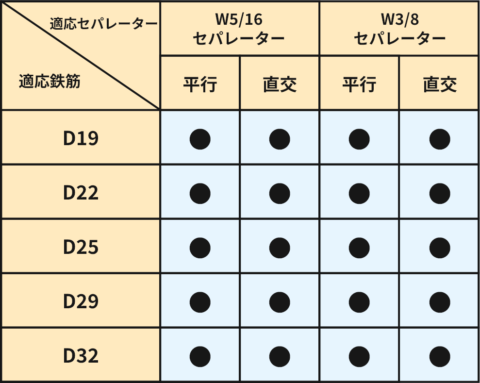

セパレーター溶接

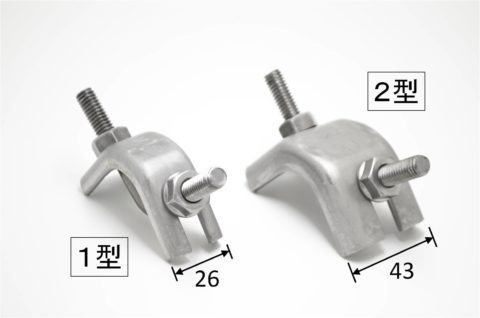

テツカブト

特長

鉄筋からのセパレーター取りに最適です。
安定した引張強度が得られます。
ナットが外れない構造なので、作業時の紛失・落下防止になります。
W5/16、W3/8、W1/2のセパレーターが使用できます。

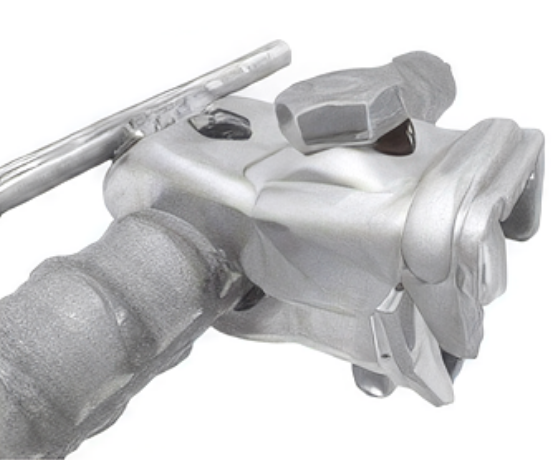

平行引き溶接

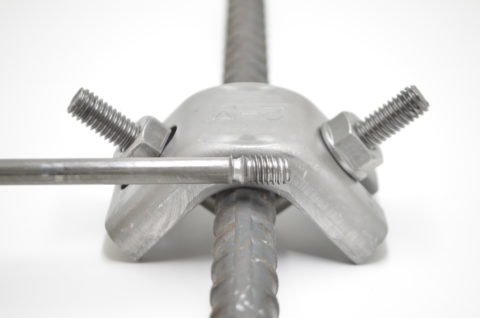

直行引き溶接

注意事項

本製品へのセパレーターの溶接は、本製品を鉄筋に取り付ける前に行って下さい。
施工の際は、ボルトが両側で均等に露出するように締付けてください。
両側のバランスが崩れた状態では、十分な強度が得られない恐れがあります。

規格		適応鉄筋	入数	引張強度（kN）
規格		適応鉄筋	入数	平行引き	直行引き
１型	ＳＳ	Ｄ13 (Ｄ10)	100	7.4	3.7
	Ｓ	Ｄ10-19	100	8.2	3.9
	M	Ｄ22-29	100	8.4	3.8
	Ｌ	Ｄ32-38	100	8.5	3.6
２型	M	Ｄ13-22	50	8.4	3.7
	Ｌ	Ｄ25-32	50	7.5	3.6
	ＬＬ	Ｄ32-41	50	7.4	4
	３Ｌ	Ｄ41-51	50	7	3.9

クサビ式タイプ

エスケーグリップピックアップ商品

エスケーグリップ　製品詳細

鉄筋＆鉄筋連結金物

かぶりを侵さず、鉄筋と鉄筋を強固に緊結する金具

KSバグリップ

直交型

入数	100

平行型

入数	100

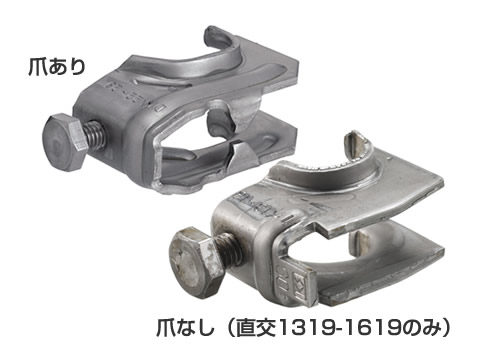

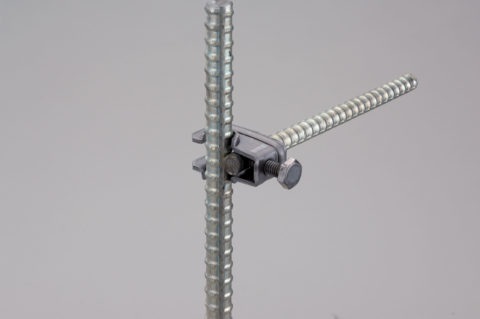

KSバグリップ直交型
商品選定および適応鉄筋径

KSバグリップ平行型

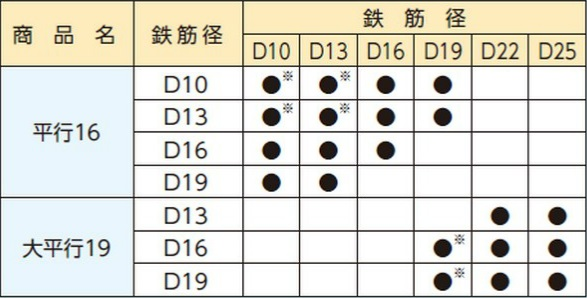

商品選定および適応鉄筋径

★直交1319・直交1619は爪なしです。

☆商品の選定は、棚筋、吊鉄筋等のサイズを基準に行って下さい。

※このサイズに限ってはカブリ「ゼロ」ではありません。

製品案内
