がっちり君

無溶接工法　セパレーターと土間鉄筋接続金具

がっちり君

溶接なしで、セパレーターと鉄筋の並行接続・直行接続ができます
鉄筋と鉄筋の平行接続ができます

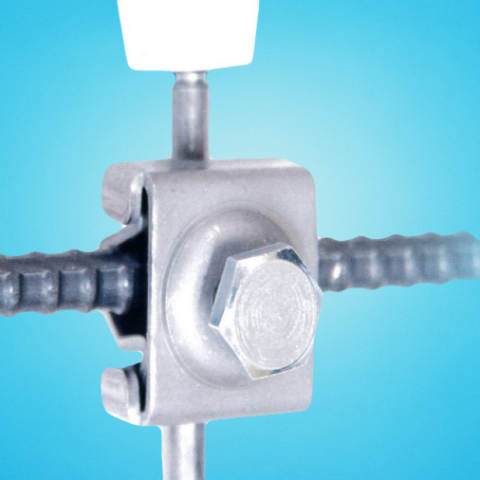

セパと土間鉄筋接続金具「がっちり君」

がっちり君の特長

取り付けが簡単で作業が早く完了します。
平行接続・直行接続のどちらもできます。
使用鉄筋は、D10とD13の2種類に対応しております。
セパレーターの太さはW5/16とW3/8の2種類に対応しております。

	丸セパ W5/16		丸セパ W3/8
	平行	直行	平行	直行
鉄筋 D10	○	○	○	○
鉄筋 D13	○	○	○	○

鉄筋と鉄筋の並行接続が可能です。

	鉄筋 D10		鉄筋 D13
	平行	直行	平行	直行
鉄筋 D10	○	×	○	×
鉄筋 D13	○	×	×	×

※D10×D13の取り付けを行う場合は、D13を上にして接続してください。

取扱い注意事項

ボルトの平径は17㎜です。
ひの字金具に鉄筋が入りづらい場合は、ボルトが出過ぎています。ボルトを緩めてご使用下さい。
ボルトの締め付けトルクは25～30が基準です。
取り付け後、ひの字金具に、ウの字金具がしっかり納まっているかご確認下さい。

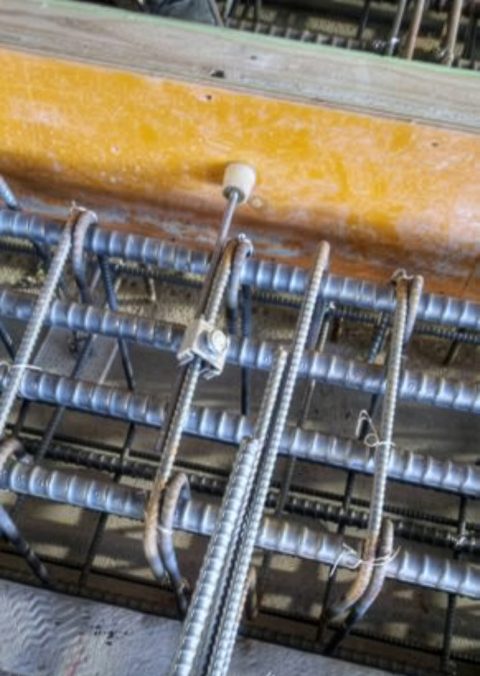

施工写真
