フォームタイ

クサビ式フォームタイ

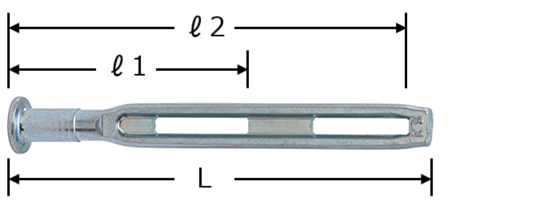

２つ穴タイプ

２つ穴タイプ
品名 規格 Ｌ ℓ1 ℓ2 入数 用途
８－２Ｌ Ｗ5/16
(8) 		165 90 150 200 60角パイプ用
９－２Ｌ Ｗ3/8
(9) 		165 90 150 200 60角パイプ用

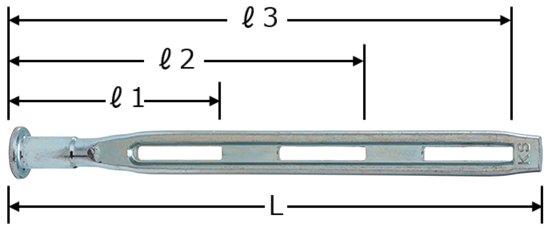

３つ穴タイプ

３つ穴タイプ
品名 規格 Ｌ ℓ1 ℓ2 ℓ3 入数 用途
８－３Ｌ Ｗ5/16
(8) 		230 90 150 210 150 60角パイプ用
９－３Ｌ Ｗ3/8
(9) 		230 90 150 210 150 60角パイプ用

ねじ式フォームタイ

ねじ式本体

ねじ式本体
品名 規格 Ｌ ℓ 入数
8－150 W5/16
(8) 		150 95 100
8－180 180 125 100
8－210 210 125 100
8－250 250 145 100
8－310 310 145 50
9－150 W3/8
(9) 		150 95 100
9－180 180 125 100
9－210 210 125 100
9－250 250 145 100
9－310 310 145 50

アイビーねじ式本体

アイビーねじ式本体
品名 規格 Ｌ ℓ 入数
Ａ8－150 w5/16
(8) 		150 95 100
Ａ8－180 180 125 100
Ａ8－210 210 125 100
Ａ8－250 250 145 100
Ａ8－310 310 145 50
Ａ9－150 w3/8
(9) 		150 95 100
Ａ9－180 180 125 100
Ａ9－210 210 125 100
Ａ9－250 250 145 100
Ａ9－310 310 145 50

ねじ式本体座金セット品

  • 本体・座金・ナットをセットした状態の商品です。（スプリングワッシャ－付も可能）
  • 本体ネジ部の先端につぶし加工をすることで座金、ナットが抜け落ちない構造になっています。
  • ネジ式本体・アイビーネジ式本体のすべてのサイズに組合せできます。
  • 本体のサイズと座金の種類をご指定下さい。

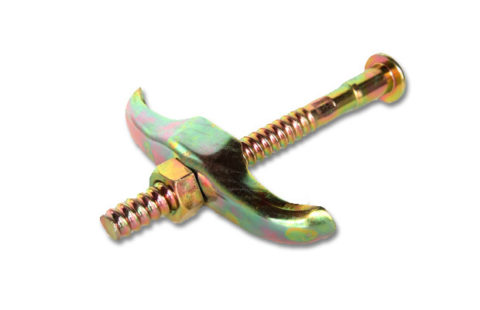

3型座金セット
３型座金セット

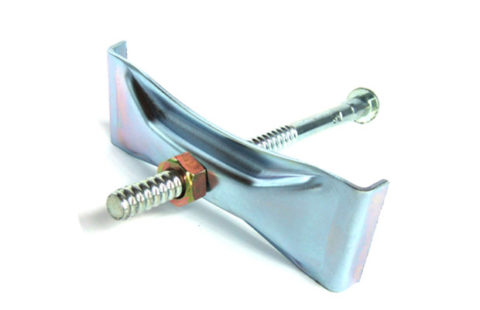

SP座金セット

ＳＰ座金セット

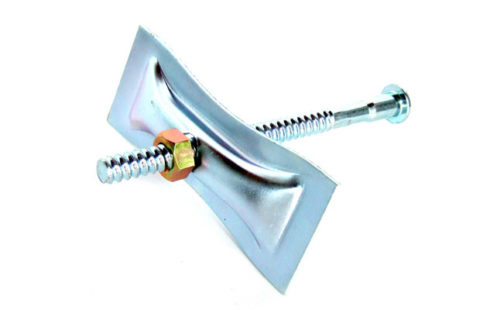

平リブ座金セット

平リブ座金セット

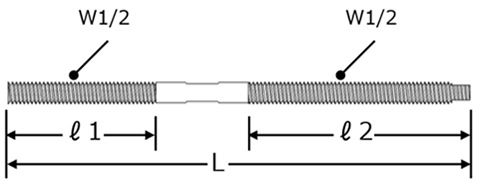

Ｄ本体

Ｄ本体
品名 規格 Ｌ ℓ1 ℓ2 入数
Ｄ－210 Ｗ1/2 210 60 110 100
Ｄ－250 250 80 120 100
Ｄ－300 300 85 145 100
Ｄ－350 350 100 145 100

※受注生産になります。

AＤ本体

AＤ本体
品名 規格 Ｌ ℓ1 ℓ2 入数
ＡＤ－210 Ｗ1/2 210 60 110 100
ＡＤ－250 250 80 120 100
ＡＤ－300 300 85 145 100
ＡＤ－350 350 100 145 100

※その他サイズは受注生産になります。

Ｅ本体（５分本体）

Ｅ本体（５分本体）
品名 規格 Ｌ ℓ1 ℓ2
５分－250 Ｗ5/8 250 60 150
５分－300 300 60 150
５分－350 350 60 150
５分－400 400 60 150
５分－450 450 60 150
５分－500 500 60 150

※その他サイズは受注生産になります。
